ご注意

• メカは必ず壁の下地のある位置に取り付けてください。
• 窓のすぐ上の壁に下地がない場合は、下地があるところまでメカの取り付け位置を上げてください。壁の下地がないと、きちんと取り付けが出来ず脱落の原因となります。

窓枠外や壁に付ける場合（正面付け）    仕上がり巾(W)

窓枠の外側寸法を測り、お好みで左右それぞれに0～10㎝程プラスします。

窓枠内に付ける場合、カーテンボックスに付ける場合（天井付け）    仕上がり巾(W)

窓枠の内側寸法から1cm程引いて下さい。
カーテンボックスに付ける場合は、窓枠より左右それぞれに0～10㎝程プラスします。

カーテンレールに取り付ける場合（天井付けのみ）

エンドキャップの内側から内側までのサイズをでご指定ください。

ご注意：

• カーテンレールが正面付けの場合は強度が弱いためおすすめできません。
• カーテンレールへの取り付けはシングルタイプのみ可能となります。
• レールの種類によっては、取付けることができません。

窓枠外や壁に付ける場合（正面付け）    仕上がり丈(H)

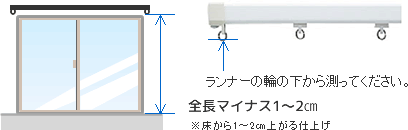

掃出し窓の場合、メカを取り付ける位置から床までの全長マイナス1㎝～2㎝

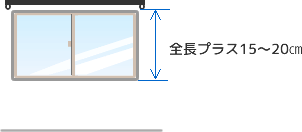

腰窓の場合、メカを取り付ける位置から窓の下端までの全長プラス0㎝～20㎝

窓枠内に付ける場合、カーテンボックスに付ける場合（天井付け）    仕上がり丈(H)

• 窓枠の内側寸法から1cm程引いて下さい。
• カーテンボックスに付ける場合は、ボックス天井より床までの全長マイナス1～2㎝

カーテンレールに取り付ける場合（天井付けのみ）

ドラム式（チェーンタイプ）

こんなところにおススメ
掃出し窓・腰窓

操作性が簡単です。

操作位置は右、左を指定してください。

コード式（ひもタイプ）

こんなところにおススメ
小窓 （コンパクトタイプ）

操作性が簡単です。

操作位置は右、左を指定してください。

取付け位置から、床までの長さをご指定ください。
それにより、操作コードの長さが決まります。
